板框压滤机原理是用于固体和液体分离，最早应用于化工行业，并且也是最初一批的压滤机型号。板框压滤机虽然过滤能力低，过滤时间较长。虽然如此，但板框压滤机相比较其它机器过滤推动力更大大，压滤机过滤后的泥饼有更高的含固率和优良的分离效果，固体回收率也更高。

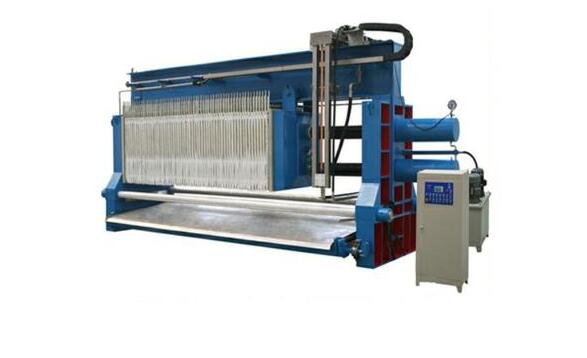

　　板框压滤机主体由机架、压缩空气系统、过滤及传动系统、进泥系统、投药系统等组成。机架由尾板丝母支架、横梁连接而成。过滤系统由滤板、滤框和滤布组成。交替排列的滤板和滤框构成一组滤室。滤板的表面有凹槽，用于固定滤布。

　　滤框和滤板的边角有通孔，由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。滤液通过各滤板上的滤液孔排至机外，悬浮液中的固体颗粒则积聚于滤室中，并形成滤饼。滤饼充满滤室即完成一个过滤循环。
